觸發器TSR可以驅動從幾十安到數百安的全系列規格的隨機型固態繼電器，組成簡單經濟的三相調壓系統，此方案一般用于大功率調壓系統。對于150A規格以下場合，可選用三相一體化調壓模塊。

㈤  使用說明

2、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。

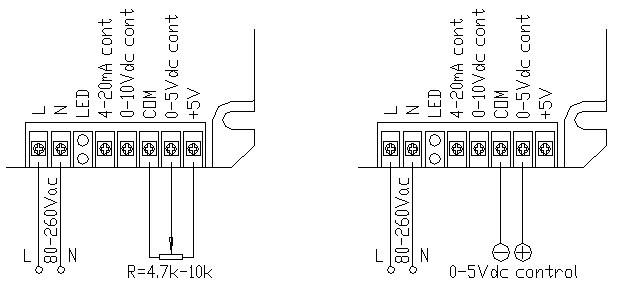

①、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。

②、0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時‘4-20mA’端和‘0-10Vdc’端及+5V端懸空。

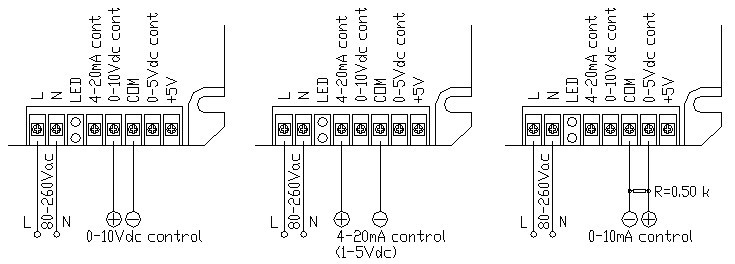

③、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時‘4-20mA’端與+5V端和cont端懸空。

④、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時‘0-10Vdc’端與+5V端和cont端懸空。

  ⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。

2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。

3、各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

4、在任一時刻宜使用一種輸入方式，若兩種以上方式同時輸入使用，則一般為輸入電壓較高的一種起主要作用。若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

5、三相負載可為Δ形接法或Y形接法，為Y形接法時，Y的中心點不必連接N線。

6、觸發器有LED電源指示和輸出調節量指示。

7、觸發器內置電源與R、S、T主電路沒有相位關系，“L”端可接到任一路相線，“N”端必需接三相零線。

8、觸發器無須外接同步變壓器，也無須外接直流電源，接線少，使用方便。

9、觸發器工作時發熱很小，不需要安裝在散熱器上。

10、各輸入控制端與電源輸入端之間以及與主回路強電同步取樣端之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

11、當負載回路發生故障，造成隨機型固態繼電器損壞時，只消更換相應的那一個即可，因此故障損失較小，這是此類應用的最大優點。

㈥  典型應用實例：

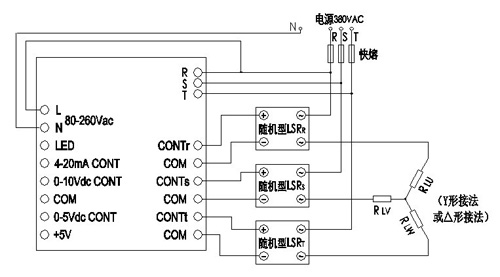

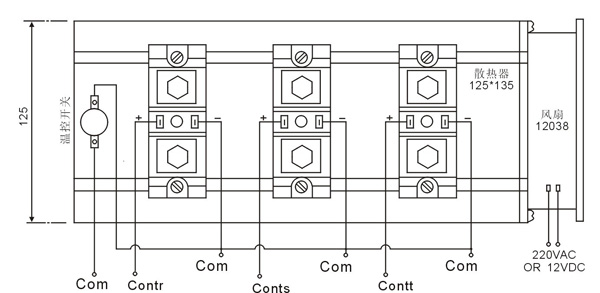

觸發器的四個com在模塊內部為直通相連，為弱電“地”，在自動控制方式時可與外電路控制的直流“地”相連。三只隨機型固態繼電器的控制負極分別與觸發器com連接，也可接在一起，再連接到75℃常閉型溫控開關的一端，溫控開關另一端與觸發器任一com公共端相連，當散熱器溫度過高時，可停止三只隨機型固態繼電器的輸出，達到超溫保護。
