1、LSC-系列一體化三相整流調壓模塊采用進口大規模集成電路設計，內部集三相過零檢測電路、移相控制電路、觸發驅動電路、六路單向可控硅組成的全控橋、六路RC阻容吸收回路及電源電路等于一體，在自動或手動調節的輸入控制作用下，產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅，實現三相交流電直接轉換成幅值無級可調的脈動直流電壓，負載上的電壓從0V到電網全電壓的全范圍調節。模塊典型應用于各種電源、穩壓、直流電機、勵磁、電焊、電鍍、充電等場合。

2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式，也可用手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。上電無瞬間沖擊輸出。

3、Y型模塊內置高性能開關電源。無須外接同步變壓器，也無須外接直流電源。

4、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。

5、模塊有LED電源指示和輸出調節量指示。

6、模塊已內置可控硅保護電路，無須外接。

7、模塊適用于三相四線制電路，交流380V±10%，頻率：50Hz。三相交流電路的進線R、S、T有相序要求。若發生調控范圍變窄、調控時輸出有突變等系統不能正常工作時，則將任意兩路進線對調即可。其他低電壓下使用時，也可定制。

8、一般情況下推薦使用Y型模塊。若應用系統沒有N線，可選用B型模塊，適用于三相三線制電路。但此時需外接一只380V/15V、2W的小變壓器，或直流電源，作為模塊的工作電源。

9、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

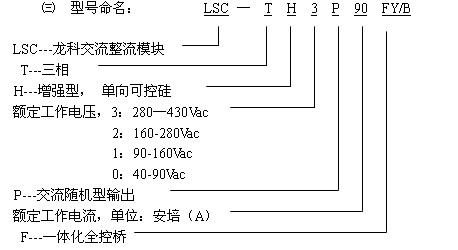

㈡模塊負載輸出端電流等級及型號如下表：

電流	型號（三相四線制）	型號（三相三線制）
50A	LSC-TH3P50FY	LSC-TH3P50FB
70A	LSC-TH3P70FY	LSC-TH3P70FB
90A	LSC-TH3P90FY	LSC-TH3P90FB
120A	LSC-TH3P120FY	LSC-TH3P120FB
150A	LSC-TH3P150FY	LSC-TH3P150FB

注：150A以上大電流可采用我公司“三相觸發器LSJK-T3SCRF+可控硅”的全控或半控組合方式，性價比高，故障損失小。

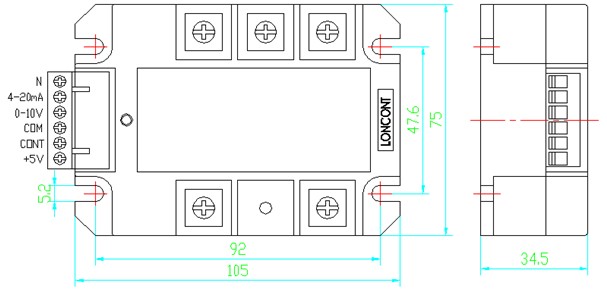

㈣外形尺寸

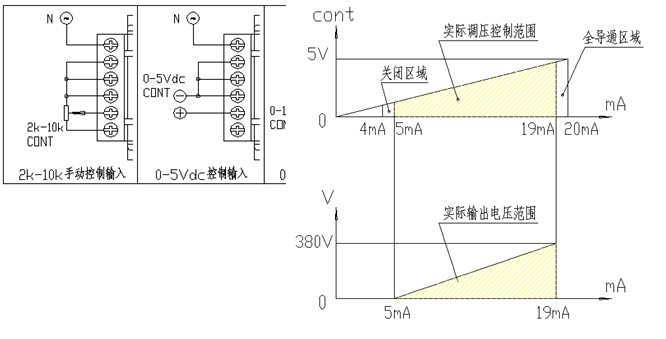

㈤輸入端子各功能模式接線圖

使用說明

1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。

①、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。當控制端cont從0-5Vdc改變時，負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。采用此方式時‘4-20mA’端和‘0-10Vdc’端應與com端短接。

②、0-5Vdc控制方式：按圖示，可接受0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時‘4-20mA’端和‘0-10Vdc’端應與com端短接。

③、0-10Vdc控制方式：按圖示，可接受0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時‘4-20mA’端應與com端短接。

④、4-20mA控制方式：按圖示，可接受4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時‘0-10Vdc’端應與com端短接。

⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時cont端為0Vdc，當輸入10mA時cont端為5Vdc。

2、各功能端相對com端必須為正，com端為負極，如極性相反則模塊主回路輸出端可能失控。

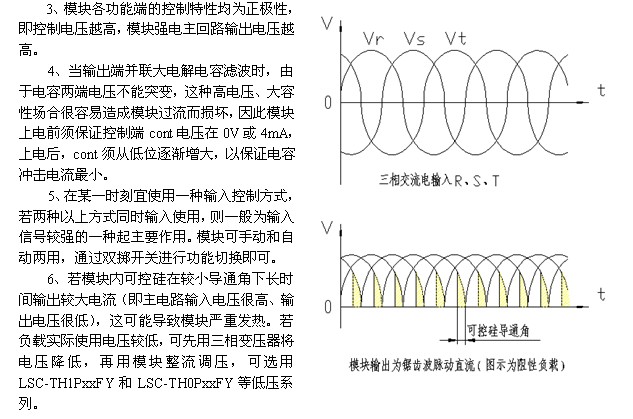

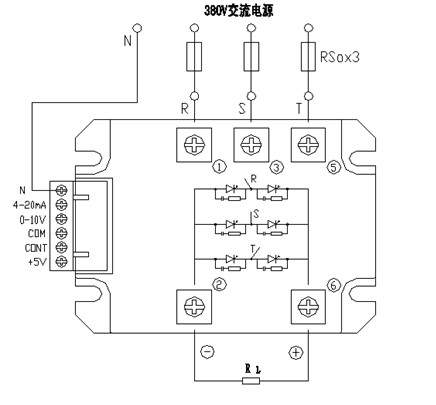

㈥強電主回路輸出端應用電路接線

1、安裝方式：壁掛式垂直安裝。接線時各螺釘要擰緊，電源為上進下出。

2、三相交流電路的進線R、S、T有相序要求，導線粗細按實際使用電流選擇。

3、 N線僅為模塊內部開關電源用，用1平方細導線即可，N線與各輸入控制端之間為全隔離絕緣設計。

4、過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。可在模塊的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。

5、模塊應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大小）以及安裝密度等因素均有關。①③⑤為三相R、S、T輸入端，②為輸出直流負極，⑥為輸出直流正極。

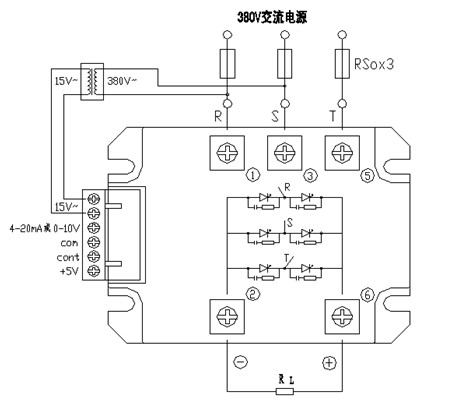

6、B型模塊應用于三相三線制電路接線圖：（不使用N線）

此時需外接一只功率為2W的380V/15V小變壓器，或直流電源，作為模塊的工作電源。

輸入控制端0-5V和4-20mA功能保留。若須使用0-10V控制功能，訂貨時請說明。
