智能型三相交流電機正反轉控制模塊

㈠ 概述
    1、龍科三相交流電機正反轉控制固態繼電器模塊（LSF-T系列），采用龍科自主知識產權的專利技術，內部為可靠性極高的三重互鎖設計。有三相兩控型（內置四路可控硅）、三相三控型（內置五路可控硅）。
2、模塊采用微處理器智能控制，SMT貼片工藝，除了在輸入控制端設置硬件、軟件正反互鎖外，在強電輸出端也設置正反互鎖。
3、模塊在強電輸出端也設置正反互鎖，當撤消A路控制信號而A路可控硅該斷開卻未及時斷開時，B路可控硅即使有控制信號也不會立即接通，只有待A路完全斷開后才接通B路，反之也然。
4、模塊內置輸入保護電路，在380Vac強電未接入的情況下，即使輸入端有控制信號也不會觸發可控硅導通。只有在主電路上電完成后，輸入端才正式開始接受控制信號的指令。
5、輸出端與輸入控制端采用光電隔離，內部每一路可控硅內置RC吸收回路，無需外接。
6、模塊有兩只LED發光管顯示電機旋轉方向，另有LED電源指示。
7、控制電壓12-24Vdc寬范圍，工作電流約25-45mA，其它電壓也可定制。輸入共陽或共陰可隨意接線，控制電流約3mA。
8、模塊有380V上電保護電路，無浪涌沖擊，抗干擾能力強。可控硅采用DCB陶瓷基板，電流規格為15A-90A。

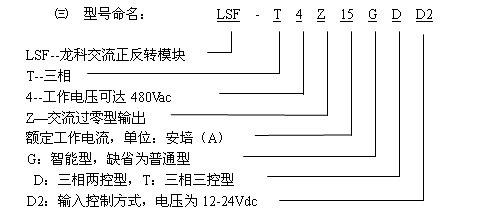

㈣ 原理框圖和接線圖

1、模塊主電源輸入上端應安裝帶過流保護斷路器(空氣開關)，并且在必要時串接快速熔斷器(RD)。斷路器和熔斷器的額定電流可按實用電機額定電流的1.2-1.5倍選取，不必選取過大。

2、模塊內部每一路可控硅均內置RC吸收回路和過壓保護電路，無需外接。

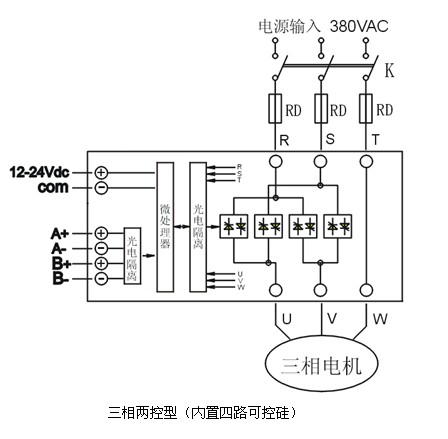

3、三相兩控型內置四路可控硅，其中第五路為導線直接接通，當模塊關斷時，380Vac交流強電將仍然直接接入電動機內，敬請留意。

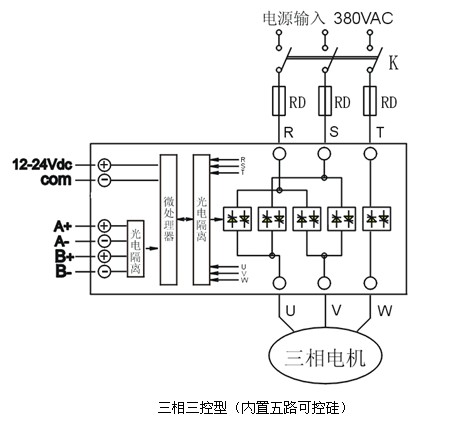

4、三相三控型內置五路可控硅，當模塊關斷時，可全部切斷模塊的輸出。

5、控制輸入端A路和B路，當兩路均無輸入或均有輸入時，模塊關斷主回路輸出。當僅有A路控制輸入時，主回路輸出為U – V - W相序。當僅有B 路控制輸入時，主回路輸出為V - U - W相序。

注：A、B正反控制端與電源輸入端之間也為光電隔離，COM端和A-、B-端可以連接或不連接。

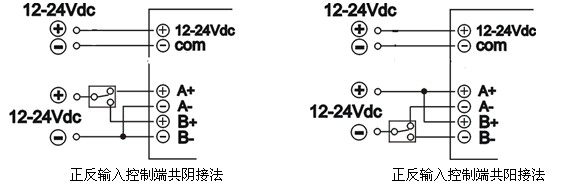

使用時先接通12-24Vdc模塊工作電源輸入端，然后根據需要接通A+、A-使電機正轉，或接通B+、B-使電機反轉。

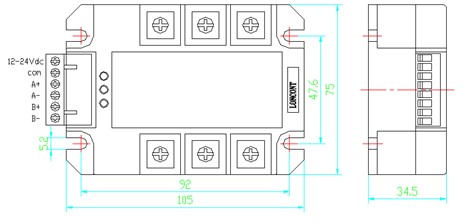

㈤ 外形尺寸：105*75*35mm

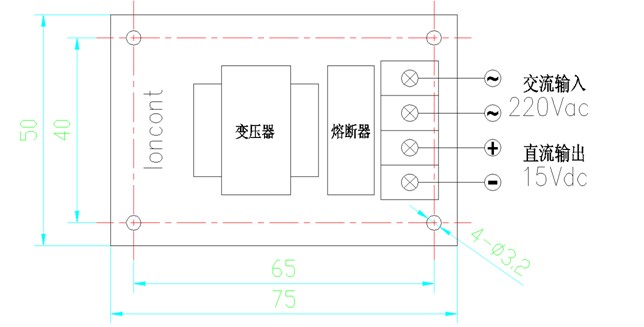

㈥ 本公司有配套15V控制電源供應，外形尺寸：長75*寬50*高35 mm 。如下圖：
